Analyse Spectrale & SDR
Mesure et caractérisation de signaux radiofréquences via MATLAB et matériel RTL-SDR.
01. Résumé du Projet
Cette SAÉ avait pour objectif de nous initier à la mesure et à l’analyse des signaux radiofréquence à l’aide de MATLAB et du matériel RTL-SDR. Elle se composait de deux projets : une étude théorique en groupe du spectre de la téléphonie mobile, suivie d’une chasse au spectre sur le campus pour détecter des émetteurs mobiles réels. Nous avons également passé la certification MathWorks, validant notre compréhension de l’environnement de développement.
02. Apprentissages Critiques
| CODE | DESCRIPTION DE LA COMPÉTENCE | STATUT SYSTÈME |
|---|---|---|
| AC12.01 | Mesurer et analyser les signaux. | VALIDÉE |
| AC12.02 | Caractériser des systèmes de transmissions élémentaires et leur modélisation. | EN COURS |
| AC12.03 | Déployer des supports de transmission. | EN COURS |
| AC12.05 | Communiquer avec un tiers et adapter son discours. | VALIDÉE |
03. Actions Réalisées
- Utilisation du RTL-SDR avec MATLAB pour scanner le spectre de la téléphonie mobile.
- Analyse du code Matlab
RTLSDR_RX_SPECSWEEP.m: légendes, calculs, tracés. - Traduction des éléments techniques en français et correction des tracés.
- Cartographie des antennes via Cartoradio.fr autour de l’IUT de Caen.
- Identification d’un émetteur 4G d’un opérateur mobile à proximité.
- Capture de mesures spectrales, calculs d’OBW, comparaison des valeurs.

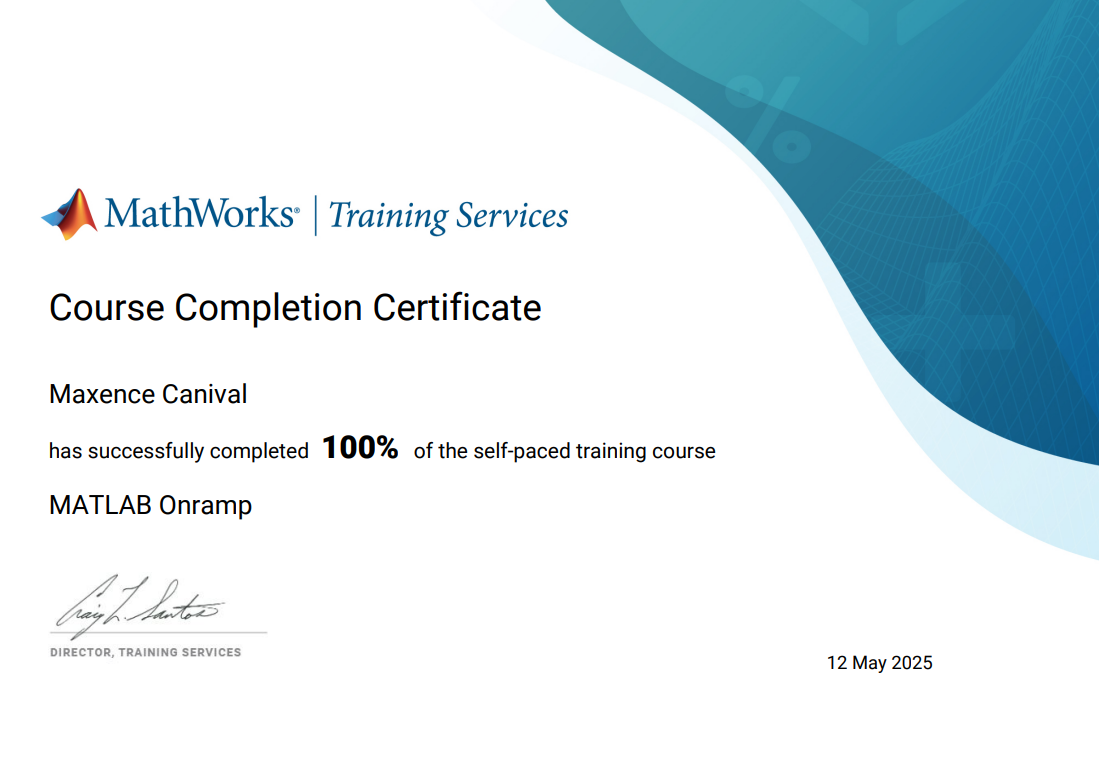

- Passage de la certification MathWorks sur l'utilisation de MATLAB.
- Production d’un livrable PDF A3 (Poster) incluant mesures et analyses.
04. Preuves & Livrables
05. Débriefing Mission
POINTS FORTS
- Découverte du RTL-SDR et des outils de traitement du signal.
- Travail d’analyse complet et progressif dans MATLAB.
- Bonne coordination avec mon binôme et rendu final soigné.
- Validation de la certification officielle MATLAB.
🔧 Diagnostic des Problèmes
| PROBLÈME RENCONTRÉ | SOLUTION APPLIQUÉE |
|---|---|
| Erreur dans le calcul de la puissance en dBm. | Remplacement de la formule par celle du cours R205 avec impédance corrigée. |
| Données bruitées dans certaines plages de fréquence. | Réglage du gain et zoom spectral plus précis sous MATLAB. |
🎯 Axes d'Amélioration (V2.0)
| PROBLÈMES NON RÉSOLUS | PLAN D'ACTION FUTUR |
|---|---|
| Manque d'interface graphique claire pour les spectres. | Créer un script de visualisation automatisé (GUI MATLAB). |
PROTOCOLE CONSEILLÉ POUR OPTIMISATION
- 01. Tester RTL-SDR avant le TP pour s’assurer de sa compatibilité.
- 02. Bien lire la légende et les unités MATLAB dès le départ.
- 03. Travailler en binôme complémentaire pour mieux répartir les tâches.
- 04. Documenter chaque étape avec des captures et annotations.
